Industriële ACE-gastrekveren ontlasten grijpers
Met behulp van speciale hijs- en hefmiddelen kan plaatmateriaal voor geautomatiseerde processen veilig worden opgetild en getransporteerd. Veilig transport zorgt voor minder plaatafval – en elke procent minder afval kan in de plaatbewerking leiden tot besparingen tot wel één miljoen euro. Om de veiligheid in een nieuw ontwerp van een plaatgrijper voor de auto-industrie verder te verhogen, werden industriële gastrekveren van de Duitse dempingsspecialist ACE Stoßdämpfer GmbH in de constructie geïntegreerd.
Metaalverwerkende bedrijven werken veelal samen met gespecialiseerde partners die snel en veilig speciale kwaliteitsoplossingen kunnen leveren. Een van die bedrijven is Nordgreif GmbH uit het Duitse Schenefeld (bij Hamburg), waar alles draait om het optillen en vervoeren van zware lasten. Het bedrijf is gespecialiseerd in tangen, grijpers en draaimechanismen met mechanische, elektrische of hydraulische aandrijving.
De toenemende automatisering in de auto-industrie vraagt ook om nieuwe oplossingen voor de handling van het benodigde metaal. Om een probleemloos productieproces te garanderen en een oplossing te vinden voor de huidige generatie grijpers, werkt Nordgreif samen met ACE Stoßdämpfer.
Een in hoogte verstelbare tafel moest in de bovenste eindpositie worden ondersteund. Op de tafels worden de stapels plaatmateriaal gefixeerd zodat ze niet van hun plek schuiven of, in het ergste geval, naar beneden vallen.

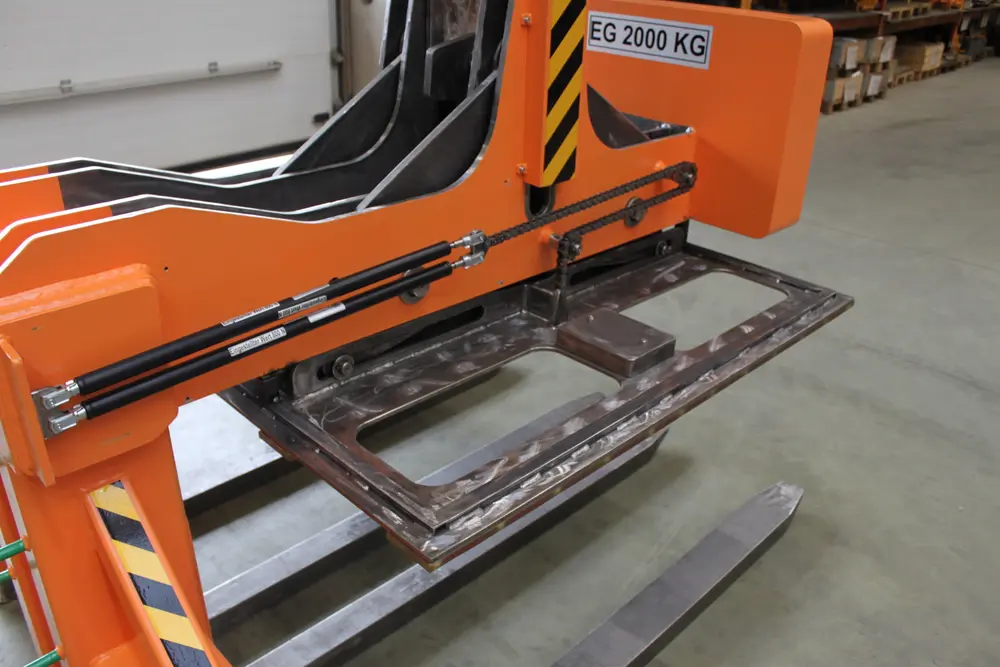

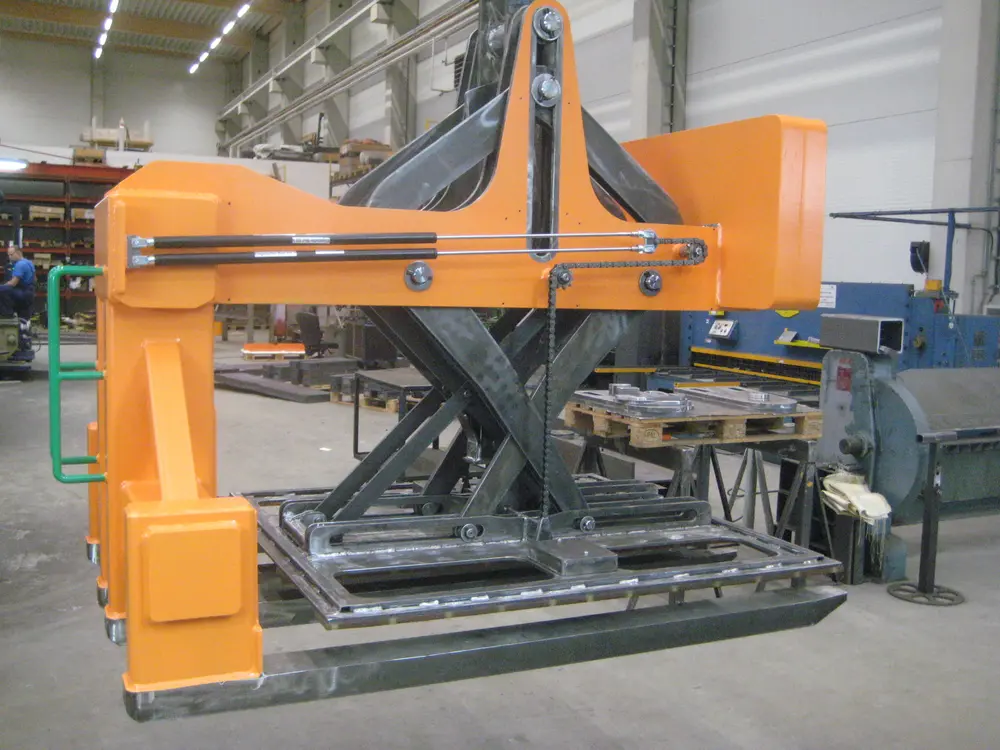

Om ervoor te zorgen dat het plaatmateriaal veilig kon worden gefixeerd, werd de tafel met behulp van vier horizontaal aangebrachte gastrekveren opgetild om het plaatmateriaal te kunnen lossen zodra de grijper de tafel raakt. Daarbij kreeg ACE te maken met diverse uitdagingen.
Bij een maximaal gewicht van acht ton plaatmateriaal moesten de gasveren sterker zijn dan reguliere modellen die worden gebruikt voor het openen en sluiten van deksels, luiken en kleppen. Bovendien moesten ze heel precies instelbaar zijn om te zorgen voor exact de gewenste beweging en snelheid van de tafel.
Ventieltechniek van ACE de oplossing

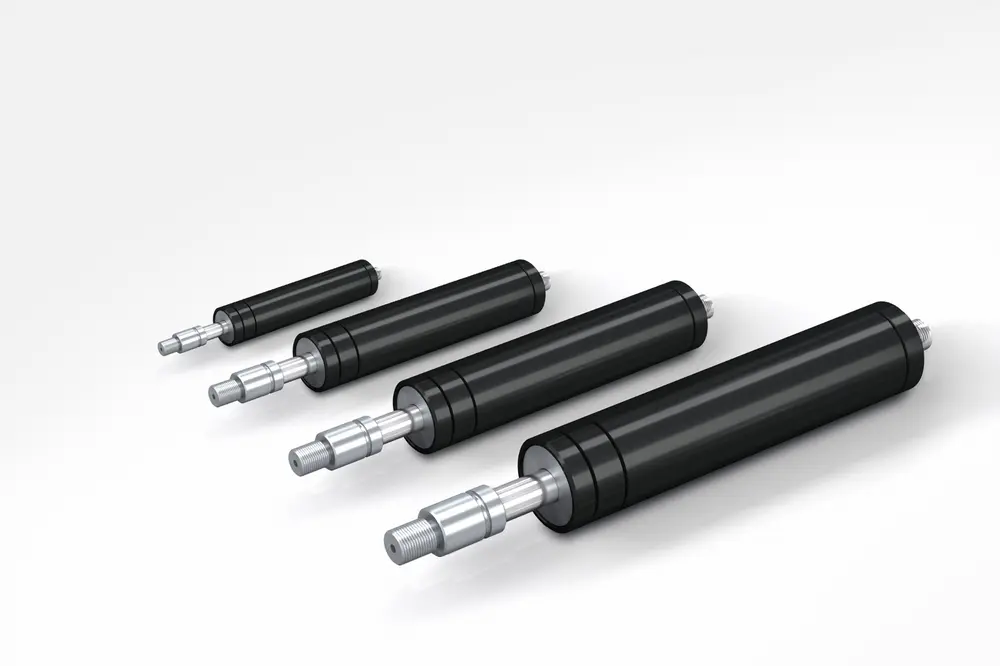

Aanvankelijk leverde ACE vier industriële gastrekveren van het type GZ-28-600-DD-1200N met een maximale trekkracht van 1.200 N. In de praktijk bleek echter dat deze niet konden zorgen voor de gewenste verlaging van de tafel en de gewenste ontlasting bij de hefbeweging.
De gasveren en de trekkracht stonden niet in de juiste verhouding tot elkaar. Daarom toog ACE-expert Kai Boelingen naar Schenefeld voor gezamenlijke tests met het team van Nordgreif.
Gedurende het proces profiteerden de technici van het feit dat deze gastrekveren zonder externe energietoevoer werken. De trekkracht kan naderhand eenvoudig via een ventiel tot de gewenste waarde worden teruggebracht.
Na het zorgvuldig aftappen van de stikstof bleek dat bij elke 800 N de krachten van de naast elkaar geplaatste gastrekveren aan beide zijden van de constructie dusdanig met elkaar in evenwicht zijn dat de tafel snel doch gecontroleerd naar beneden kan bewegen.
Tegelijkertijd wordt tijdens het hefproces het dode gewicht van de grijper dankzij de gecombineerde krachten van 3200 N aanzienlijk verminderd, zodat de beweging naar de bovenste eindpositie naar wens verloopt.
