KLEMM Bohrtechnik zet in op stalen kabelrupsen
Soms is staal de enige oplossing

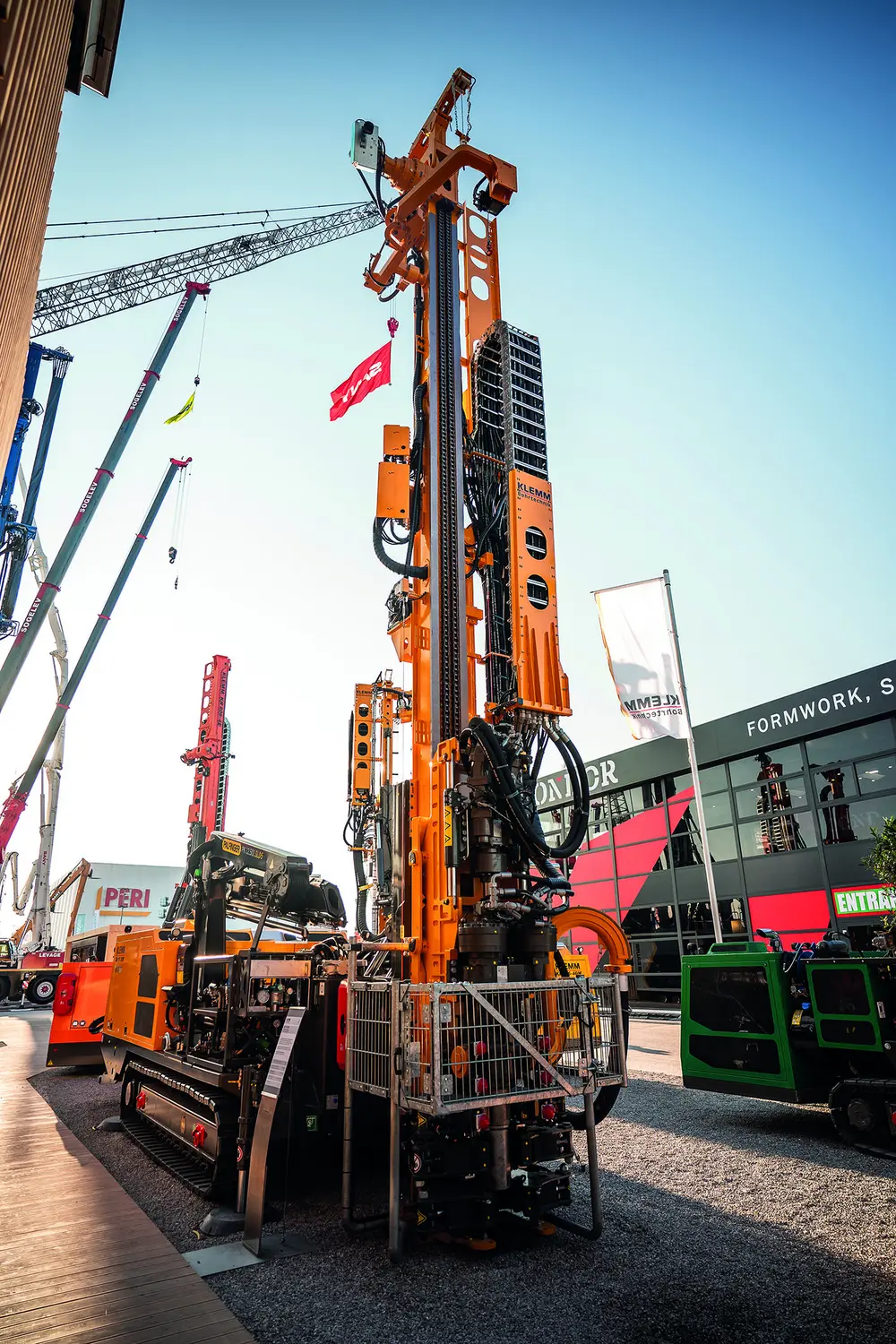

KLEMM Bohrtechnik heeft zijn nieuwe geothermische boorinstallatie KR 717-3GW uitgerust met een stalen kabelrups van TSUBAKI KABELSCHLEPP, speciaal geconfigureerd volgens de behoeften van de klant. Deze kabelrups zorgt voor de verticale geleiding van de kabels langs de mastgeleiding en houdt hydraulische en vloeistofleidingen, evenals elektrische kabels, betrouwbaar op hun plaats; ook bij een hoge extra belasting. Deze oplossing is het resultaat van een nauwe samenwerking tussen twee teams: van de berekening van de voorspanning van de kabelrupsen tot het ontwerp van klantspecifieke tussenstukken.
Een van de krachtigste machines in haar klasse
Met een motorvermogen van 250 kW, negen hydraulische circuits, een nieuwe mast met een trekkracht tot 220 kN en een innovatieve dubbele boorkopinstallatie behoort de nieuwe rupsgedragen boorinstallatie KR 717-3GW van KLEMM tot de krachtigste machines in haar klasse. Ondanks dit hoge vermogen blijft de machine compact en eenvoudig te manoeuvreren. Kenmerkend is het doordachte energie- en kabelmanagementsysteem, dat een flexibele inzet van de boorinstallatie op krappe locaties mogelijk maakt. Voor het ontwerp deed KLEMM een beroep op de specialisten van TSUBAKI KABELSCHLEPP.
Maximale stabiliteit en optimaal ruimtegebruik
De stalen kabelrups van het type S1800, behoort tot de S-serie van TSUBAKI KABELSCHLEPP en is ontwikkeld voor zware omgevingen en extreme belastingen. Ze is vervaardigd uit verzinkt staal en uitgerust met bijzonder stabiele kettingschakels, elk met twee unieke zijplaten, zodat ook bij hoge extra belastingen grote overspanningen zonder tussendragers mogelijk zijn. Een scharnierende constructie met een robuust meervoudig aanslagsysteem en geharde bouten, geschroefde tussenstuksystemen en massieve verbindingshoeken maken deze stalen kabelrupsen uiterst bestendig.
De gebruikte tussenstukken zijn tussenstukken van het RM-type. Deze parallelle tussenstukken uit massief aluminium, aan beide zijden geschroefd, zijn geschikt voor hoge belastingen en maximale kettingbreedtes. Het tussenstuk kan in stappen van 1 mm aan de klantbehoeften worden aangepast en de schroefverbindingen kunnen eenvoudig van buitenaf én van binnenuit worden losgemaakt. De binnenradius van de kabelrups is bovendien voorzien van een aluminium tussenstuk uit de LG-serie van TSUBAKI KABELSCHLEPP, in opgebouwde uitvoering. Daardoor wordt de beschikbare ruimte vergroot zonder dat de kettingbreedte toeneemt. De gebruikte aluminiumlegering heeft bijzonder goede glijeigenschappen, wat de levensduur van de kabels positief beïnvloedt.
Optimale wisselwerking tussen extra belasting en kettingvoorspanning
De configuratie van de stalen kabelrups, evenals de intensieve afstemming tussen de betrokken projectteams, waren doorslaggevend voor het welslagen van het project. “We hebben voor KLEMM een speciale variant ontwikkeld, zoals doorgaans het geval is bij de meeste kabelrupsen in deze sector,” zegt André Kapp, medewerker van de technische buitendienst van TSUBAKI KABELSCHLEPP.
“Hier ging het er vooral om de optimale wisselwerking te vinden tussen extra belasting en kettingvoorspanning. Die werd bepaald met behulp van speciale rekenmethoden. Ook het opgebouwde tussenstuk is een klantspecifieke oplossing, ontwikkeld en ontworpen door onze ontwerpers om aan de verwachtingen van de klant te voldoen.”
Voor beide partners is dit project het startpunt van een nauwere samenwerking. KLEMM onderzoekt nu al andere machineplatformen om na te gaan of ze eveneens met stalen kabelrupsen kunnen worden uitgerust. Het doel is om de stabiliteit en de levensduur van zijn boorinstallaties verder te verbeteren.
